Для встановлення вам знадобиться:
-
Рівень
-
Розвідний ключ (або ріжковий) 36
-
Перфоратор (із буром 10 мм)
-
Викрутка PZ3 (або шурупокрут із насадкою PZ3)
-
Ріжковий ключ на 12
-
Коронка 55 мм (підійде для свердління отворів підрозетників по бетону)
-
Коронка 83 мм (підійде для свердління отворів під комутаційні коробки по бетону)
Інструкція з встановлення пілона Швидкознімний Динамік Quick Pole
1. У місці встановлення просвердліть у підлозі центральний отвір.
2. Коронкою 83 мм зробіть заглиблення на 4 мм*
(на 6 мм — якщо встановлюєте декоративну нержавіючу кришку;
якщо отвір декорується шайбою, вирізаною з вашого покриття — проріжте на глибину, що на 4 мм більша за товщину покриття).
3. За допомогою нижнього фланця розмітьте та просвердліть 3 отвори під дюбелі.
4. Коронкою діаметром 55 мм зробіть заглиблення на 12–20 мм.

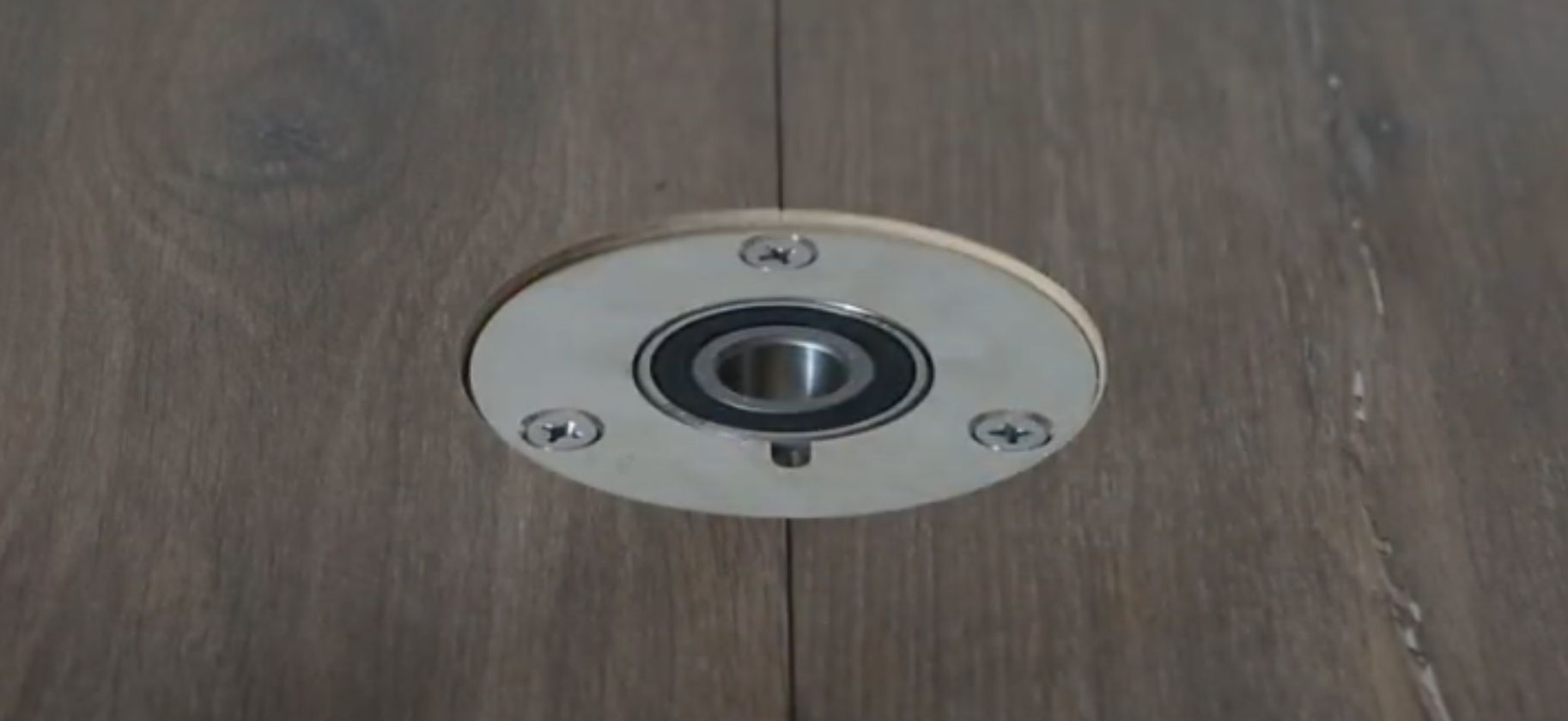

5. Прикрутіть нижній фланець у зроблене заглиблення уступом вниз.

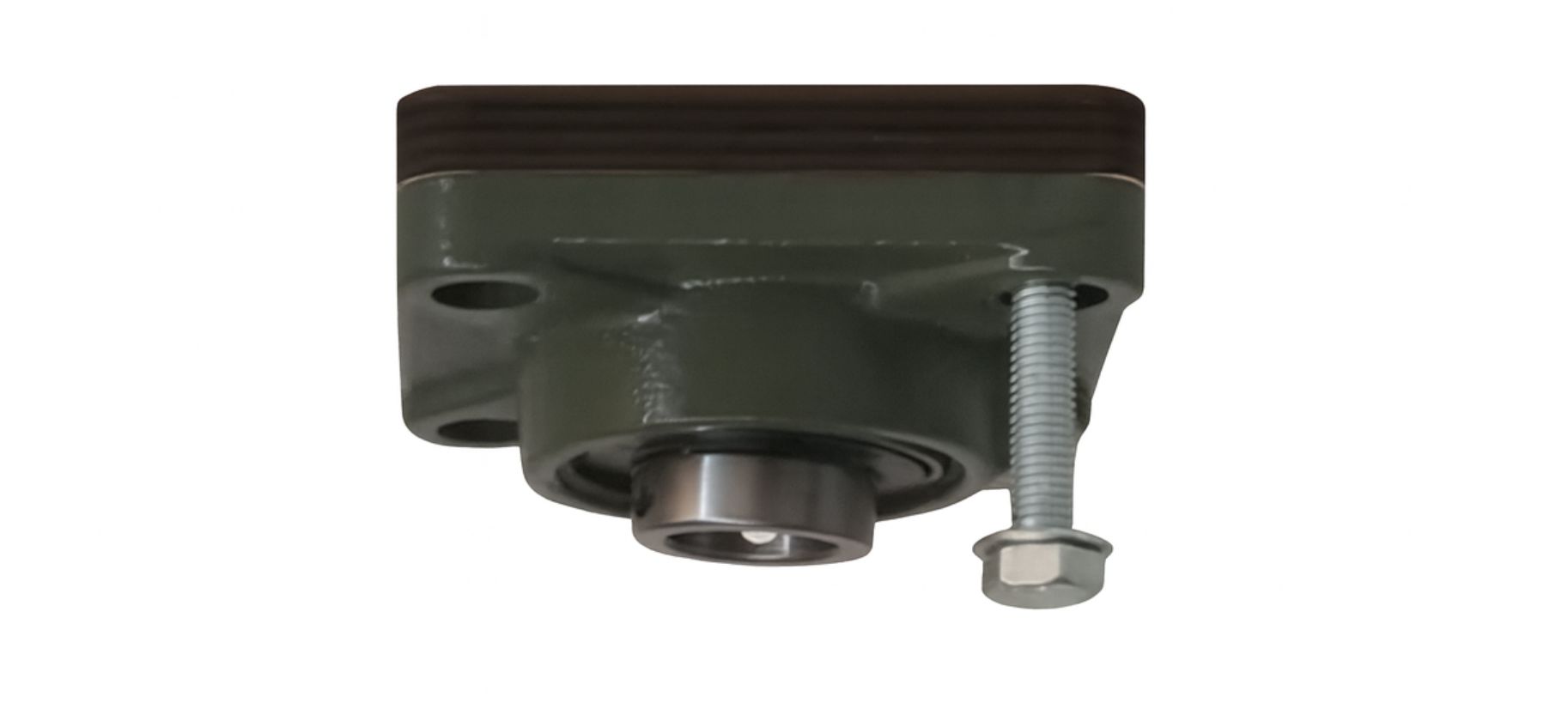

6. Розмітьте та прикрутіть верхній кріпильний елемент (строго вертикально над нижнім).

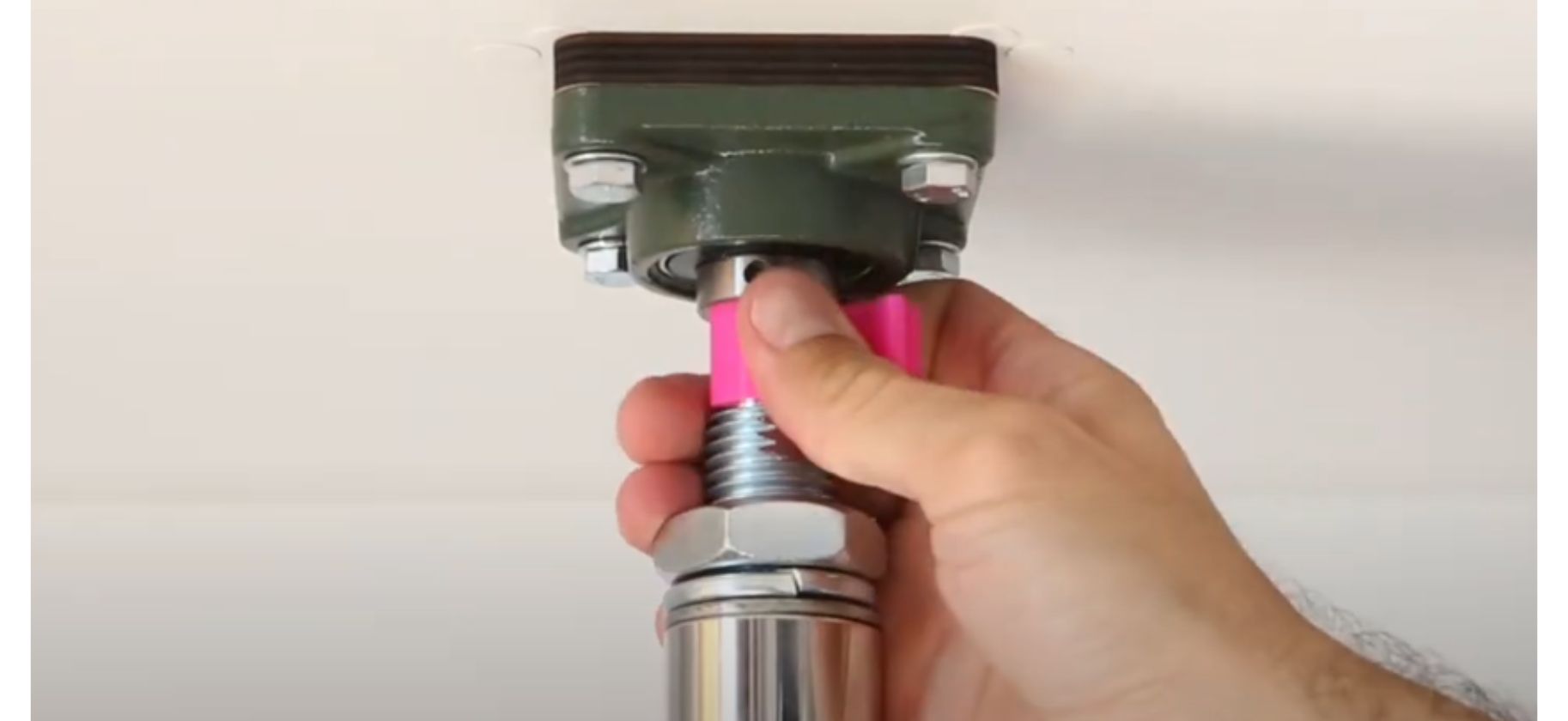

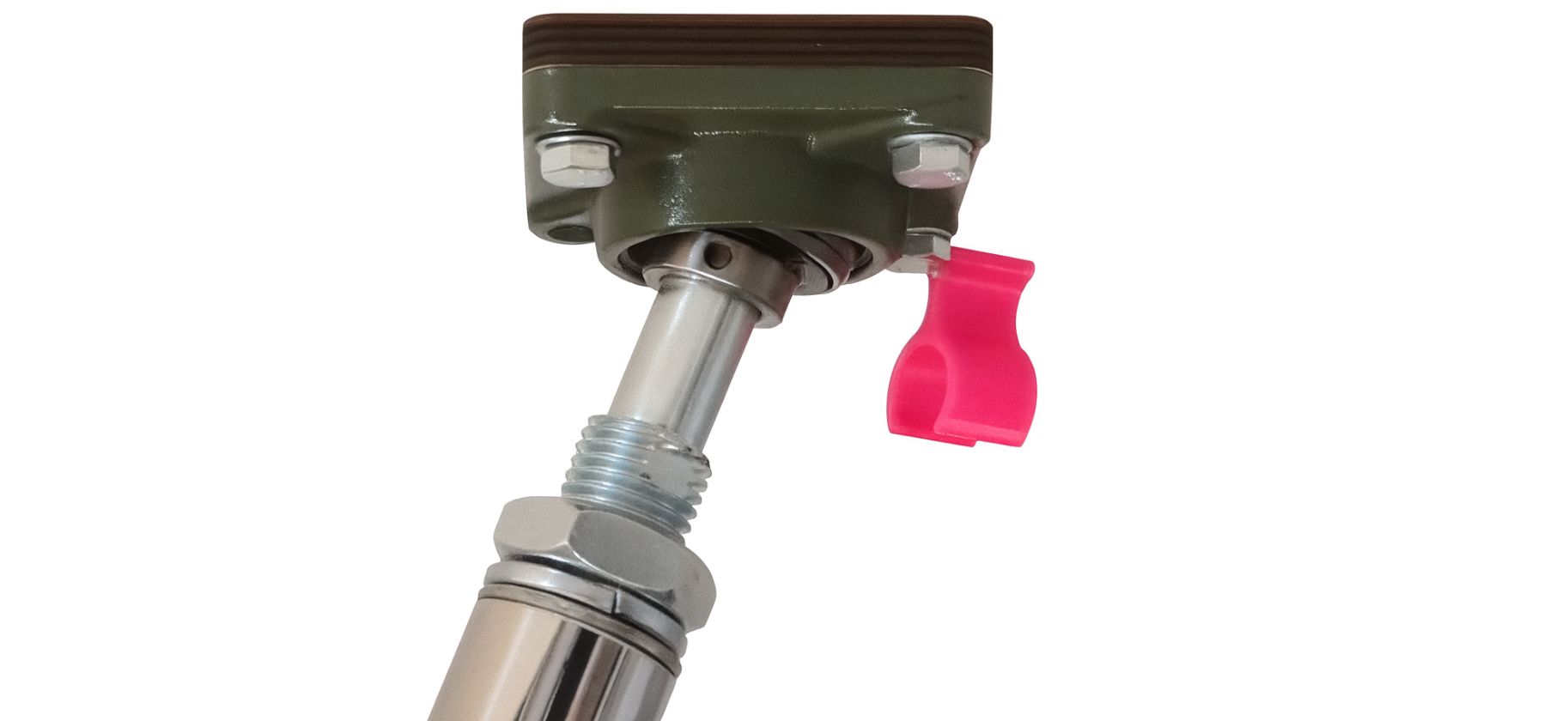

7. Встановивши на різьбовий елемент фіксатор зняття, розтисніть пілон вручну до прибирання зазору.

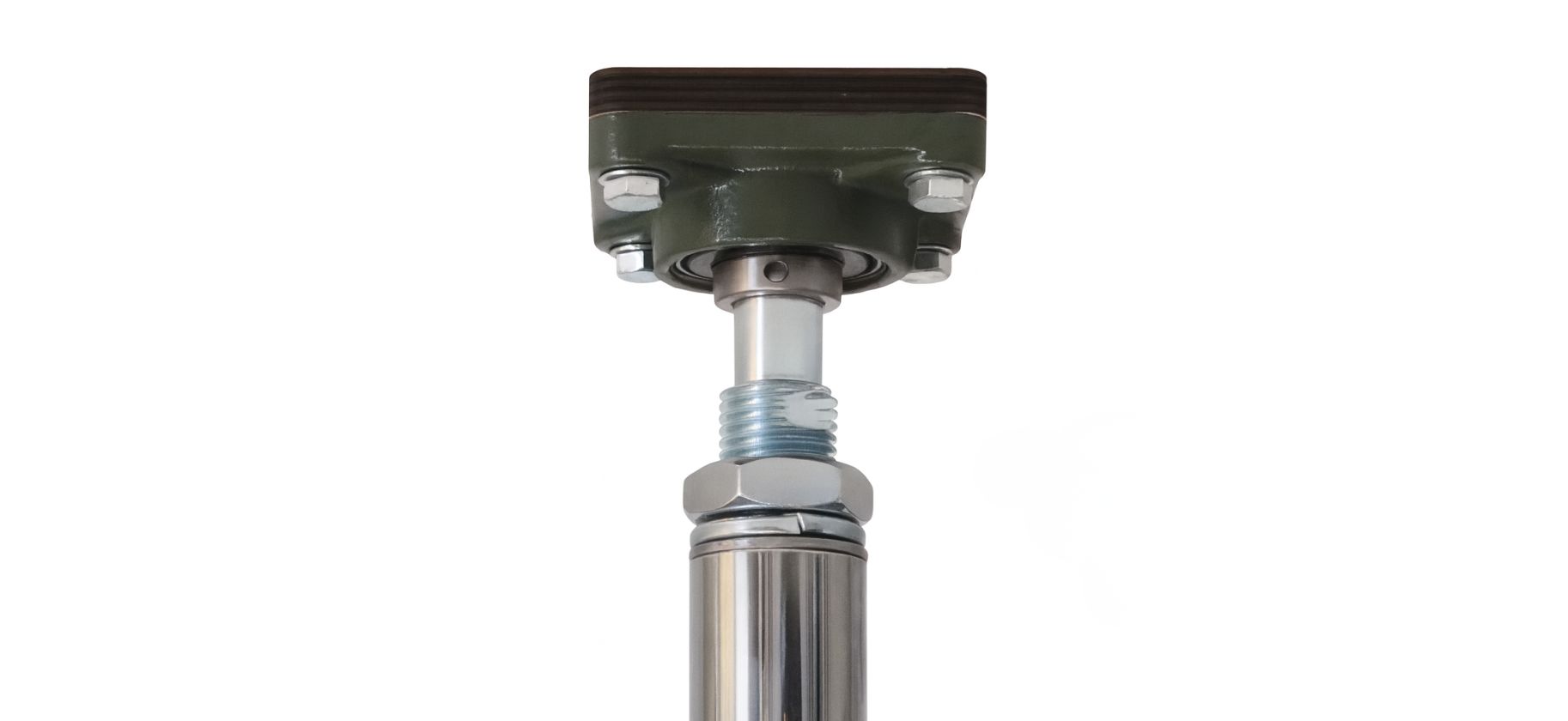

8. Закрутіть контргайку (ключ на 42) вниз до упору, щоб зафіксувати розтискний болт, утримуючи сам болт за допомогою викрутки вставленої в отвір поперек болта.
У разі тривалого використання пілона без зняття рекомендується зафіксувати розтискний гвинт у верхньому блоці за допомогою бокового гужона.
Фіксація у статичному положенні здійснюється шляхом встановлення фіксуючого штифта в отвір для фіксації в нижній частині пілона.

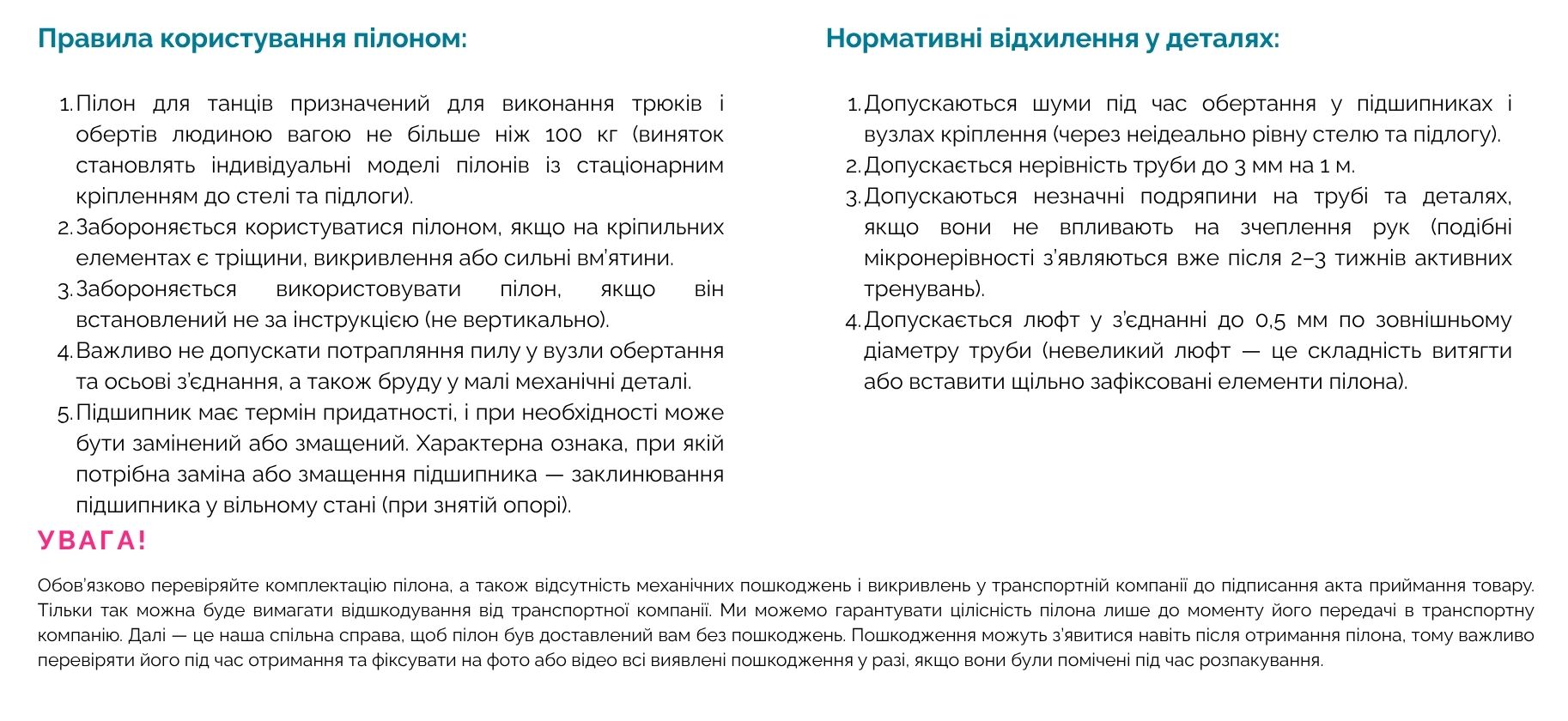

УВАГА!!!
У разі недотримання правил встановлення та експлуатації пілон може впасти! Будьте обережні та завжди перевіряйте надійність установки пілона перед початком занять!
Підлога та стеля в місцях установки мають витримувати зусилля, що створюється під час встановлення пілона, інакше підлога або стеля можуть просідати чи прогинатися, що може стати причиною зриву пілона або пошкодження місця установки.
Якщо у вас декілька пілонів в одному приміщенні вам головне при монтажі підписати, який пілон встановлюється в яке місце і встановлювати тільки туди.
Перші 2 тижні занять необхідно особливо уважно ставитися до надійності кріплення і підтягування розпірного механізму, оскільки покриття підлоги та стелі може ущільнитися.

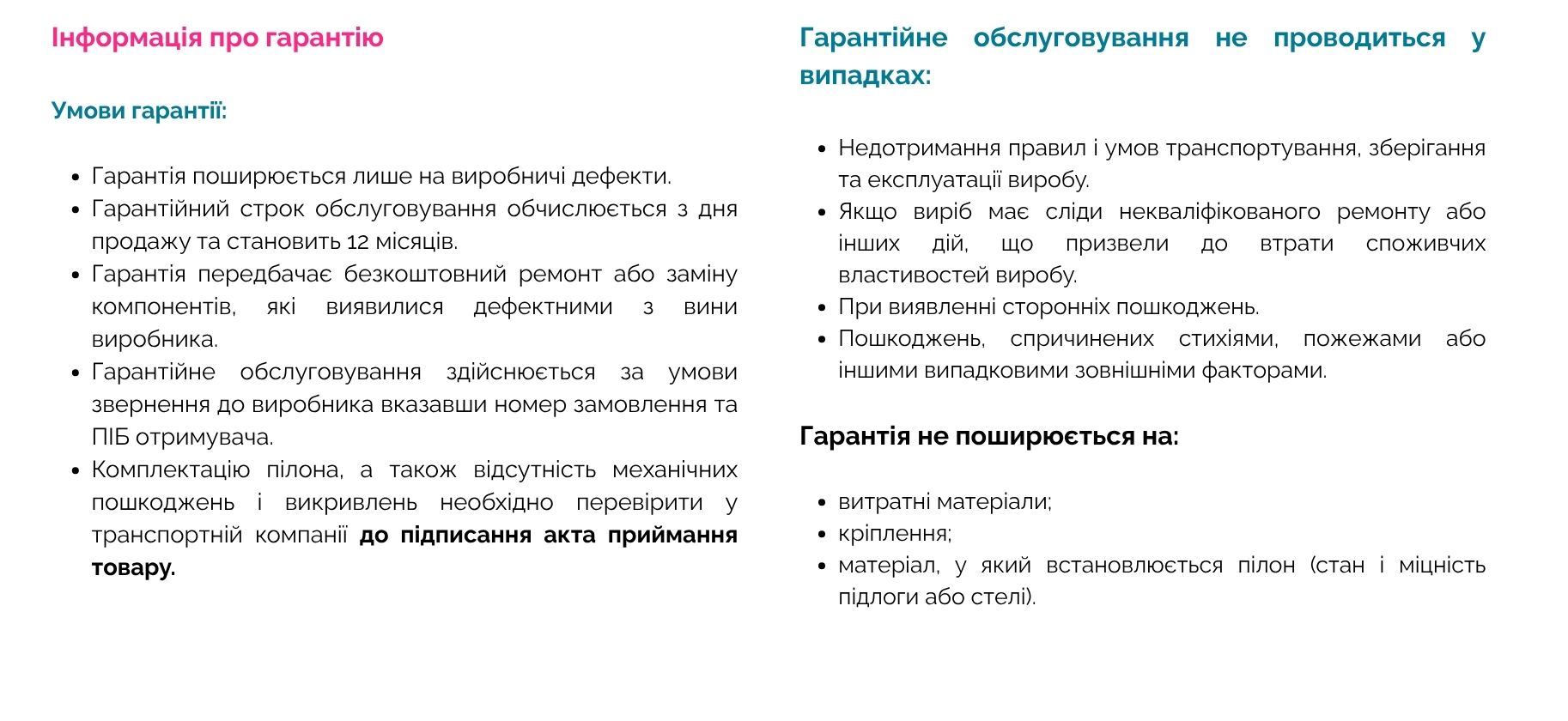

У разі недотримання правил встановлення та експлуатації, а також при нестабільності стелі або підлоги в місці установки пілона, виробник не несе відповідальності за можливе завдання фізичної чи матеріальної шкоди.
Також виробник не несе відповідальності за кріплення та надійність установки під час самостійного монтажу пілонів!
